Пресс-формы для литья пластмасс: полный обзор от компании «Меридиан»
Пресс-формы — это основное технологическое оснащение при серийном производстве изделий из пластмасс под давлением. Именно от качества конструкции, точности изготовления и продуманности систем зависит стабильность цикла литья, процент брака, расход материала и конечная себестоимость продукции.Компания «Меридиан» уже 22 года специализируется на проектировании и изготовлении пресс-форм для литья любой сложности. В этой статье мы подробно рассмотрим основные типы форм, этапы их создания, ключевые конструктивные элементы, классификацию и современные тенденции отрасли.
Основные типы пресс-форм
- Двухплитные формы — состоят из подвижной и неподвижной плит. Отличаются простой конструкцией, меньшей стоимостью и быстрыми сроками изготовления. Подходят для большинства изделий средней и небольшой сложности.
- Трёхплитные формы — дополнительная промежуточная плита позволяет отделять литниковую систему от изделия. Обеспечивают чистый срез без видимых следов литника и лучше подходят для деталей с поднутрениями и сложной геометрией.
Вне зависимости от типа все пресс-формы, изготовленные в «Меридиан», комплектуются:
- точными элементами центрирования и направляющими колонками повышенной износостойкости
- системой охлаждения с оптимизированным расположением каналов
- контролем температурного режима в ключевых зонах

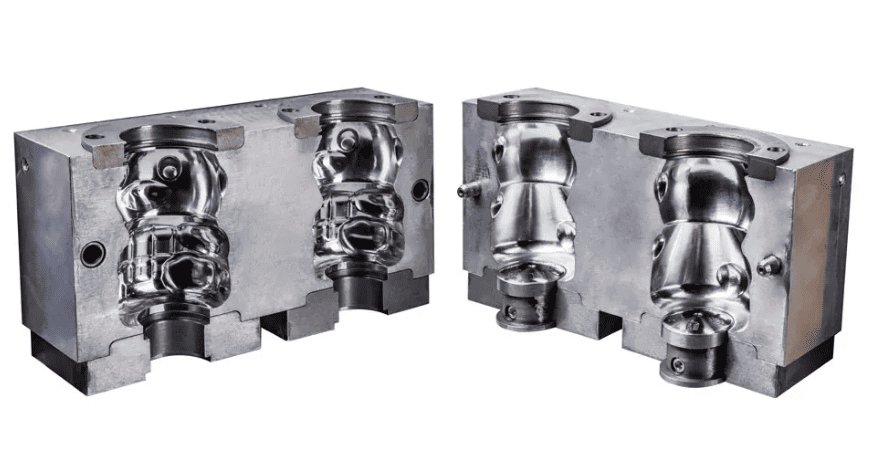

Этапы производства пресс-формы
- Анализ технического задания и 3D-модели изделия
- Разработка концепции конструкции и выбор типа литниковой системы
- Полное 3D-проектирование пресс-формы в специализированном ПО
- Выпуск конструкторской и технологической документации
- Изготовление деталей на высокоточных станках с ЧПУ и электроэрозионном оборудовании
- Термообработка, шлифовка, полировка рабочих поверхностей
- Сборка, регулировка и контроль геометрии
- Заводские испытания на термопластавтомате
- Корректировка (при необходимости) и финальная приемка
- Упаковка и отгрузка заказчику
Ключевые конструктивные элементы
| Элемент | Функция | Материалы и особенности исполнения |
|---|---|---|
| Матрица и пуансон | Формирование внешнего и внутреннего контура изделия | Стали 1.2344, 1.2083, 1.2738; твердость 48–54 HRC |
| Литниковая система | Подача расплава в полость | Горячеканальные (8–16 зон), холодноканальные, комбинированные |
| Выталкивающая система | Извлечение готового изделия без повреждений | Механические, гидравлические, пневматические; датчики положения |
| Система охлаждения | Интенсивный отвод тепла, сокращение цикла литья | Контурное сверление, медные вставки, быстросъемные соединения |
| Знаки и сменные вставки | Нанесение логотипов, артикулов, дат, текстовой информации | Быстросменные кассеты, лазерная гравировка, вставки из твердосплавов |
| Направляющие и центрирующие элементы | Обеспечение точного смыкания плит | Колонки и втулки повышенной точности, твердосплавные покрытия |
Современное оборудование
Классификация пресс-форм
По количеству гнезд
- Одногнездные — для опытных партий, сложных прототипов и изделий с длительным циклом
- Многогнездные (от 4 до 96 гнезд) — для массового производства; позволяют значительно снизить себестоимость единицы продукции
По типу литниковой системы
- Холодноканальные — низкая начальная стоимость, но высокий процент отходов материала
- Горячеканальные — существенная экономия сырья (до 35–45 %), стабильное качество поверхности, сокращение цикла
- Комбинированные — оптимальное сочетание цены и эффективности для средних тиражей
По способу выталкивания
- Механическое — наиболее надежное и недорогое решение
- Гидравлическое — для изделий с глубокими полостями и сложными поднутрениями
- Пневматическое и комбинированное — для деликатных тонкостенных деталей

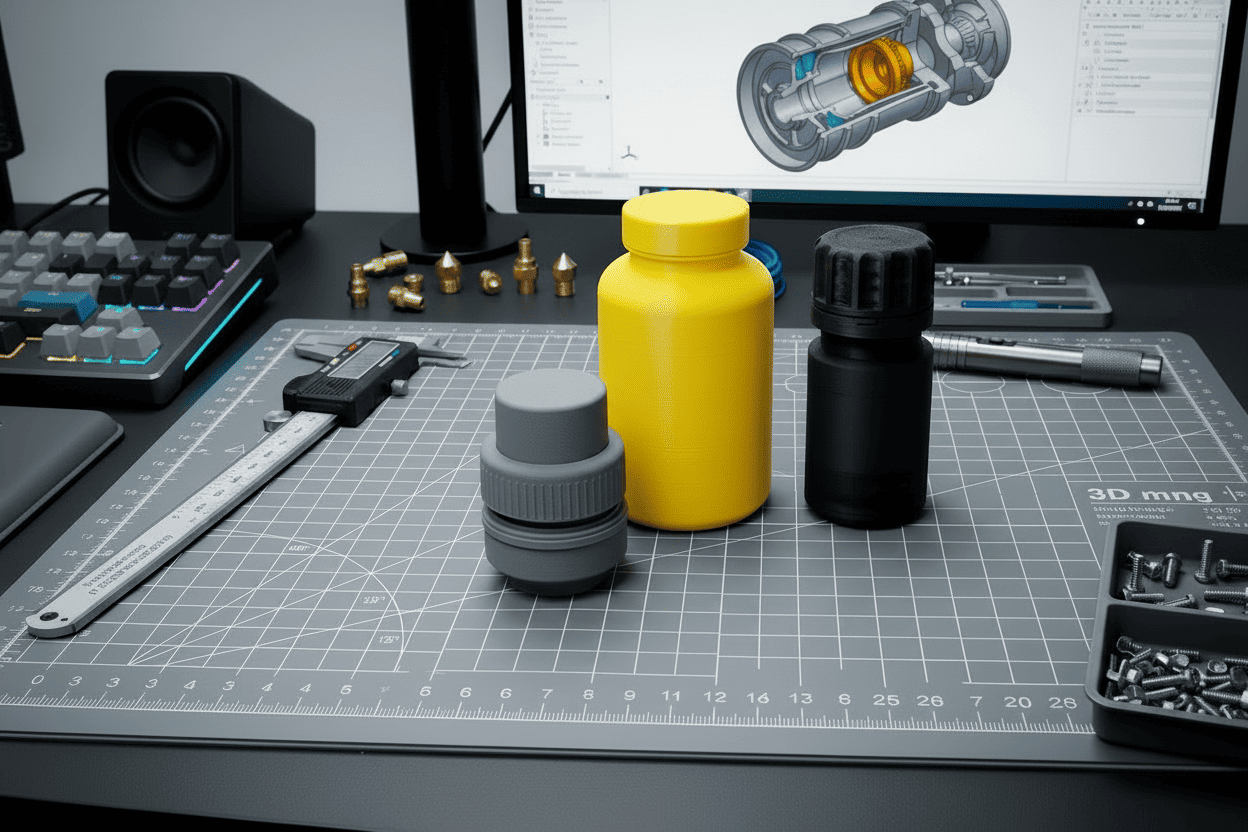

3D-печать изделий
Как правильно выбрать пресс-форму
При выборе конструкции следует учитывать:
- плановый месячный / годовой тираж
- требования к внешнему виду и точности размеров изделия
- допустимую себестоимость оснастки на единицу продукции
- тип используемого материала (усадка, абразивность, температура переработки)
- наличие поднутрений, резьб, тонких стенок и других сложных элементов
Оптимально подобранная пресс-форма окупается за 2–12 месяцев интенсивной эксплуатации и обеспечивает стабильное качество на протяжении 500 000 – 2 000 000 циклов.
«Меридиан» — ваш надежный партнер
Компания «Меридиан» выполняет полный цикл работ: от анализа технического задания до запуска серийного производства. Мы изготавливаем пресс-формы для литья пластмасс под давлением любой сложности.
Если вы планируете запуск или модернизацию производства пластиковых изделий, отправьте нам 3D-модель и технические требования. В течение 1–2 рабочих дней мы подготовим предварительный расчёт стоимости и сроков изготовления пресс-формы, а также предложим несколько вариантов конструкции.
